近日T先生系，材料与环境工程学院张骐涵养团队以杭电为第一单元在海外顶级学术期刊Small上发表了题为Epitaxial Growth of Lead-Free 2D Cs3Cu2I5 Perovskites for High-Performance UV Photodetectors的最新探求终结论文（影响因子15.153），并被选为封底著作。其中硕士探求生吕嘉楠为论文第一作家，张骐涵养为通信作家。杭州电子科技大学探求生陆欣月、持重李馨博士、徐旻轩博士、钟家松博士、郑鑫博士、史月琴博士、张雪峰涵养参与本项责任。

光电探伤器是一类光电器件，其中特定波长(紫外线、可见光和红外线)的光信号不错被拿获并调治成可读的电信号，赋予了光谱分析、矿物勘测、生物医学和环境监测等多种应用。追求光学探伤高出才气的本色性发达依赖于对要害半导体材料的探索，如节能、轻质和柔性元器件。连年来，强大的提神力聚拢在具专诚念念特征的金属卤化物钙钛矿上(举例，带隙可调，载流子扩散长度大，光摄取比大和较高的电荷载流子迁徙率) ，然则现阶段钙钛矿的探求以铅基钙钛矿为主，钙钛矿中铅离子的毒性和不认知性将变成不行忽视的环境浑浊，甚而对东说念主类无益，从而极地面阻难了其进一步的现实应用。在这种情况下，具有同样光电潜能的环保的无铅钙钛矿正在引起奢华阛阓的极大兴味。

本项责任报导了海外上初度在云母衬底上外延滋长了2D全无机钙钛矿结构的Cs3Cu2I5单晶，厚度可达10nm。为构筑基于单个Cs3Cu2I5纳米片的紫外(UV)光探伤器，本团队冷漠了的一种快速且无蚀刻的干法滚动步伐制备，器件的反应率达到3.78A/W(270nm，5V )，反应速率(τrise ≈163ms，τdecay≈203ms)，优于基于其他2D 金属卤化物钙钛矿的同类UV传感器。因此，这项责任为基于无铅二维钙钛矿的绿色光电器件的制造提供了可能性，这关于光电本领的可抓续发展至关进攻。

团队讹诈Cs3Cu2I5与云母基底间晶格较小的失配度，以限域式滋长法，可控地外延滋长了多半量高质料的2D纳米片。

T先生系

图1、a)用于合成Cs3Cu2I5纳米片的化学气相千里积安装暗示图; b) Cs3Cu2I5晶体的原子结构。c) Cs3Cu2I5晶体的厚度和尺寸散布随滋长温度的变化。d)在云母衬底上滋长的 Cs3Cu2I5晶体和 e)大小为33.5 μm的Cs3Cu2I5纳米片的光学图像。f)在Cs3Cu2I5薄片上测量平面成像和厚度。

通过XRD、Raman表征阐明纳米片为高质料单晶，XPS谱标明材料中的元素因素，复合Cs3Cu2I5的化学计量配比。

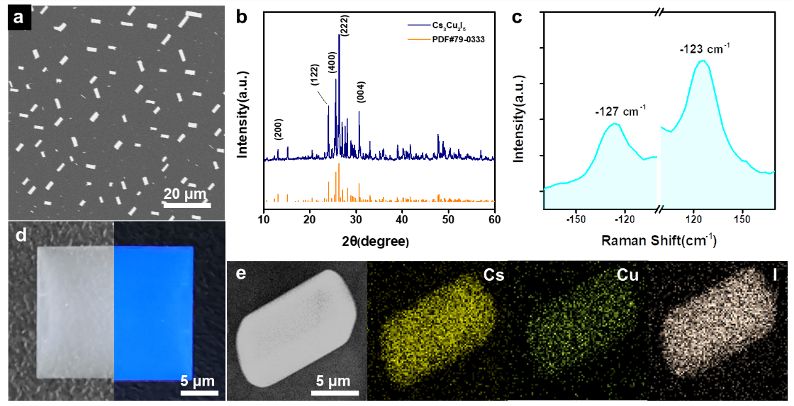

图2、a)位于云母衬底上的Cs3Cu2I5纳米片的Sem图像。b)样本的XRD衍射峰，与底部的Cs3Cu2I5(JCPDS#79-0333)进行相比。c)斯托克斯拉曼光谱。d) Cs3Cu2I5纳米片(左)和不雅察到的蓝色辐射(右)在紫外灯引发(≈254nm)下。e)片状名义的放大图像，具有Cs(黄色)、Cu(绿色)和I(白色)的EDX元素映射。

图3、a)在云母衬底上的Cs3Cu2I5晶体的XPS测量光谱，放大了 b)Cs 3d，c) Cu 2p3和 d) I 3d5元素的视图。

进一步探求发现Cs3Cu2I5纳米片的强蓝光辐射开首于自拿获激子的辐射跃迁，这种跃迁伴跟着大的斯托克斯位移和微秒级的衰变时候。

图4、a)放手在云母衬底上的Cs3Cu2I5晶体的紫外-可见光摄取光谱，插图露馅了用于带隙估算的 Kubelka-Munk (K-M)图，Edir ≈3.76 eV。b) Cs3Cu2I5纳米片的稳态光致发光(PL)和光致发光引发(PLE)光谱(由245nm单色光引发)。c)与温度关联的Cs3Cu2I5晶体的PL光谱。d) Cs3Cu2I5样品的积分PL强度为1/t的函数。e)300nm激光引发下的Cs3Cu2I5晶体的时候永诀PL衰减和单指数拟合弧线。f)构型坐标图讲解了Cs3Cu2I5纳米片的自终结引发(STE)流程。

Cs3Cu2I5钙钛矿溶于乙醇、丙酮等极性溶剂，为此，探求团队冷漠了一种样品免战斗液体的器件构筑神色，为钙钛矿和其他可溶性材料的器件构建提供了替代决策。由于其较少的颓势和晶界问题，紫外光探伤性能明显优于液相法合成的Cs3Cu2I5多晶薄膜，在同类型的紫外光电探伤器中也具有较强的竞争力。

图5。a)基于Cs3Cu2I5纳米片的光电探伤器的两步干法滚动流程。b)一个Cs3Cu2I5光电探伤器件的光学图像。c)在暗阵势和270，365，405nm，≈1mw/cm2的光照下责任的器件的 I-V 特质弧线。d)功率干系的光电流和幂律拟合弧线(V = 5V，@365nm)。e)反应性和外量子效用与光强的图(V = 5V，@365nm)。f)在器件的时候永诀光反当令间的一个周期的放大视图(5V) ，功率强度为≈1mw/cm2@365nm。

材料与环境工程学院永恒将探求生培养教训放在高出位置，沿用导师-学科-学院三级不停的长效机制，出台多项探求生不停和激励策略，严格施行“导师拖累制”，各学科导师团队相等留心探求生优良学风的养成，实践才气和改进才气的培养。学院探求生科研终结丰硕T先生系，近三年，探求生以第一作家身份发表SCI论文100余篇，探求生荣获国度奖学金5东说念主，毕业生空洞修养受到用东说念主单元果真定。

• 环境
• 工程学院
• T先生系
• 材料
• 胀气
